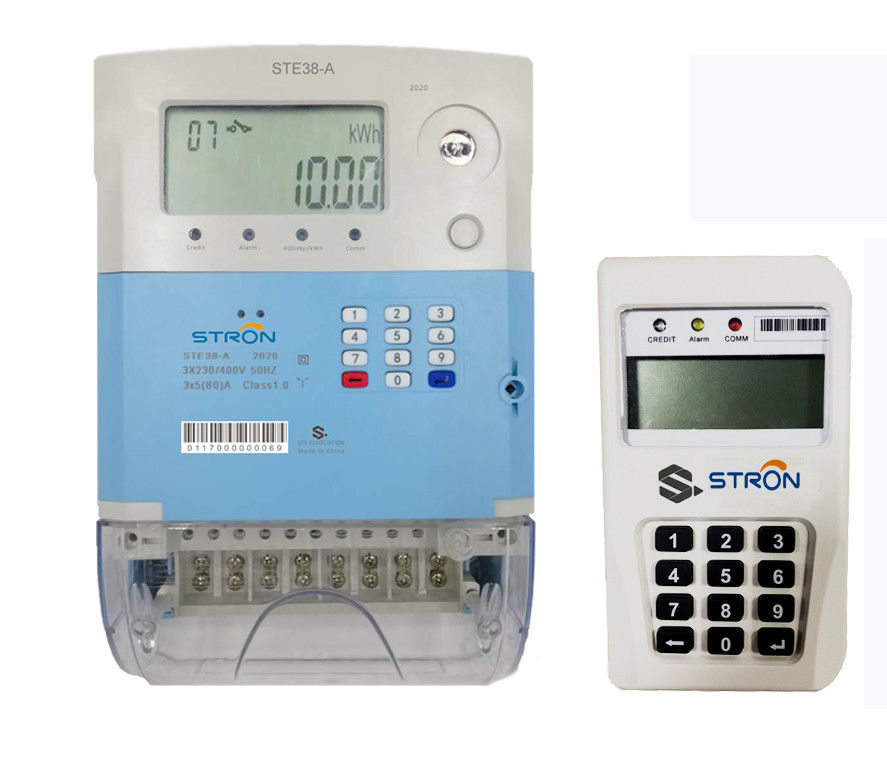

STE38-G GPRS 스트론 STS 표준 선불한 3상 4선 전기 계량기

STE38-G GPRS

3상 DLMS 고성능 전기 계량기

미터는 DLMS / COSEM 순응적 데이터 수집과 네트워크 통신을 위한 삽입식 모듈과 함께 일합니다. 이 모듈 설계는 유틸리티가 저비용으로 현지 상태에 따라 PLC/RF/GPRS/3G와 4G LTE 셀 방식 데이터 네트워크에서 선택할 수 있게 합니다. 업그레이드와 유지는 전체 미터 대신에 단지 모듈을 대체함으로써 또한 비용 효율적이게 될 것입니다.

기술적인 매개 변수

전기적 매개 변수

공칭 전압 3×230V

일하는 전압 범위 70%~120%Un

공칭 주파수 50-60Hz

기초적 경향 (Ib) 10A

최대 전류 (Imax) 100A

시동 전류 (Ist) 30mA

활동적 에너지 상수 400 imp/kWh

유효 에너지 정밀도 계급 1.0

리엑턴스 에너지 정밀도 계급 2.0

전압 회로에서 소비 전력 <2w>

전류 회로에서 소비 전력 <1va>

조작 온도 범위 -25C-70C

보존온도범위 -40C-85C

전자파 적합성

1 분 동안 50Hz에 있는 AC 절연 강도 4kV

충격 전압 1.2/50 우리가 연결 8kV를 정맥에 주사합니다

정전기 방전

방출 8kV와 연락하세요

공기 방출 16kV

전자기 무선장 27MHz-500MHz 10V/m

100KHz-1GHz 30V/m

빠른 일시적인 것 파렬도 시험 4kV

기계적 요구조건

미터 해안포 방수 보호 비율 IP54

보호 등급 II

기본적 기능

기능

선급 : STS 표준, 입력 20 디지트 토큰에 의한 재충전

낮은 신용 알람 : 알람 값은 상응하는 토큰을 입력함으로써 설정될 수 있습니다

선불하고 포스트-파이드 스위치 : 미터는 선불한 방식 또는 포스트-파이드 방식으로의 스위치일 수 있습니다

로드 제어 기능 : 커런트 파워가 한계 보다 더 있다면, 미터는 로드 제어 한계 동안 프로그램을 짤 수 있습니다. 미터는 사용자 부하를 자를 것입니다.

사상 기록 : 미터는 탬퍼 이벤트, 열린 덮개 경기, 구매 이벤트와 TOKENS를 기록할 수 있습니다.

셀프-테스팅 : 미터가 자체 테스트 기능을 가지고 있다고, 그것은 LCD와 릴레이 기타 등등을 시험할 수 있고, 직접적으로 결과를 보고합니다

불림 방지 : 미터는 자동적으로 자기장과 열린 덮개 경기의 탐지 뒤에 밸브를 마무리할 것입니다

도우 요금표 : 도우 요금표는 상응하는 토큰을 입력함으로써 설정될 수 있습니다

초과인출 수집 : 전기 초과인출은 매일매일 또는 달마다 수집될 수 있습니다

통신 : 미터는 청구하는 대로 로라 RF 또는 블루투스 4.0을 통한 AMI 체제로 이용 가능합니다

정보 조회 요청 : 소비자는 신용 잔존물, 구입된 전체와 같은 데이터를 확인할 수 있고 신용 합계가 지나서 단축 번호를 입력합니다

GPRS 모듈

주파수대 Gsm850 / egsm900 / DCS 1800 / PCS 1900

자동 주파수대 검색

민감도 <-108dbm>

최대

s4 (2W)로서의 송신 전력 GSM850/EGSM900 Cl

DCS1800/PCS1900 종류 (1W)

음운론적입니다

특성 그것이 전화, 리코딩과 재생 기능을 지지합니다 . 그리고

직접적으로 스피커를 8 Ω명 운전할 수 있습니다

단문 메시지 지원 PDC 방식과 텍스트 모드,

SMS와 새로운 SMS 주의를 받고 보내는 지원

지원 SM 관리 : 저장, 읽고 삭제합니다

위치와 방법, SMS 목록

GPRS는 GPRS 자료 다운링크를 특징으로 합니다 : 최고 85.6까지 킬로보우

GPRS 자료 업링크 : 최고 85.6까지 킬로보우가 포맷을 암호화합니다 : CS-i, CS-2, CS-3과 CS-4

지원 Pap (패스워드 인증 프로토콜)은 일반적으로 PPP 연결 내장된 프로토콜을 위해 사용되는 것으로 초안을 작성합니다 : TCP / UDP / 파일 전송 프로토콜 / PPP는 패킷 방송 제어 채널 (pBCC)를 지원합니다

안테나

특성 50 Ω 고유 음향 임피던스

작업

온도 -40 Ｃ ~+85C

저장

오커색 -40 Ｃ ~+90C의 온도

작업

전원은 5V/2A를 공급합니다

즉석입니다

현재 맥스 2.0A

전력 절감

방식 소비 전력

1.40mA@DRX=2

1.14mA@DRX=5

1.03mA@DRX=9

카트 2 보통 직렬 포트, 일련이어서 결함을 제거하는 한 업그레이드

공항

SP I는 동의합니다

I2C는 동의합니다
