원래 장소:
후난 성
브랜드 이름:
Stron
인증:
STS
모델 번호:
2파이프 디애프라그

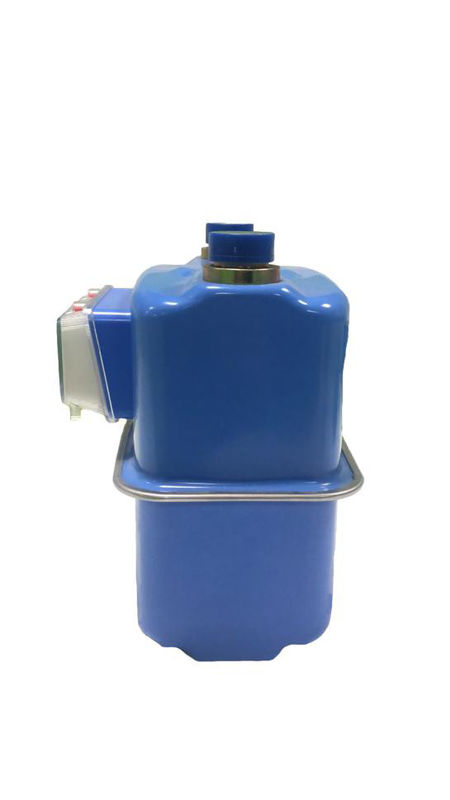

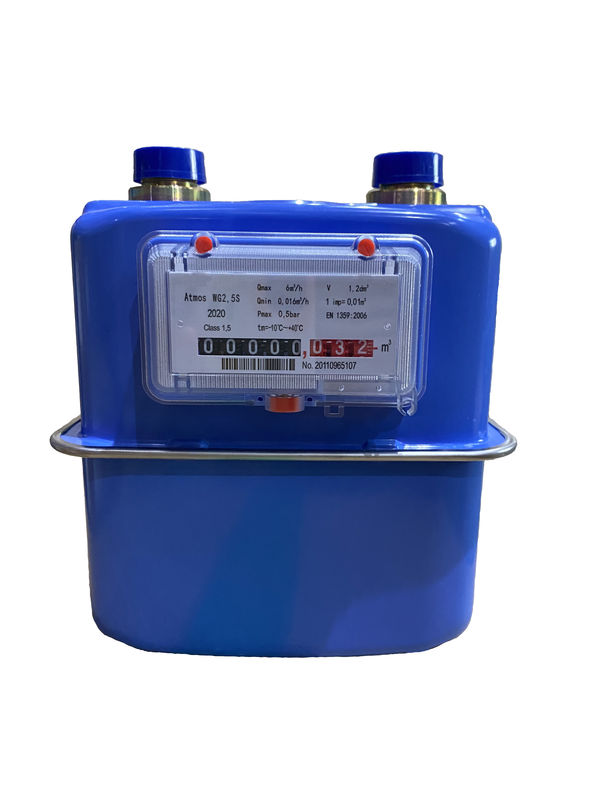

축소형 2파이프 다이아프램식 가스 미터 G1.6MS | G2.5MS |G4S
일체형 구조의 품질,고 정밀도, 안전과 진보적 기술적 세부사항의 범위는 아트모스 ® 다이아프램식 가스 미터를 최고급 측정링 기구로 만듭니다.진동판 가스 플로미터는 G1.6, G2.5와 G4 모델들에 이용할 수 있습니다.기구의 이런 유형은 높은 측정 정확도, 안정적 일정한 측정, 장수와 높은 신뢰도의 특성을 가집니다.우수한 재료의 사용에 기인하게, 다이아프램식 가스 미터는 부식 저항성, 내 산화성과 견고성을 제공합니다.일체형 구조의 품질,고 정밀도, 안전과 진보적 기술적 세부사항의 범위는 아트모스 ® 다이아프램식 가스 미터를 최고급 측정링 기구로 만듭니다.진동판 가스 유량계는 G1.6, G2.5와 G4 모델들에 이용할 수 있습니다.기구의 이런 유형은 높은 측정 정확도, 안정적 일정한 측정, 장수와 높은 신뢰도의 특성을 가집니다. 우수한 재료의 사용에 기인하게, 다이아프램식 가스 미터는 부식 저항성, 내 산화성과 견고성을 제공합니다.
얇은막 가스 계량기는 주로 챔버 측정, 활판과 디스플레이로 구성됩니다.고무막은 챔버 측정을 두 파트로 나누며, 그것이 파이프가 활판에 의해 삽입된 채로 교대로 연결됩니다.얇은막은 가스 압력을 느끼고, 측정 방으로 확대하고 이동하여서, 측정 방의 두 파트에서 가스가 흡입되고 교대로 방출됩니다.활판의 피스톤 운동은 가스의 연속적 흐름을 형성하며, 그것이 통과하여 크기를 보여주기 위해 연계 메카니즘으로 디스플레이로 전송됩니다.
성능 특성
1.NMi에 의한 중앙에 따라 승인받습니다
2.최대 부식 저항성을 위한 아연도강 분말 코팅 주택
3.EN1359에 따른 0.1개 바에 달하는 항발화성 (HTB)
4.통합 시스템이 에러 곡선을 조정합니다
5.고품질 진동판의 용법 때문의 장기간 안정성

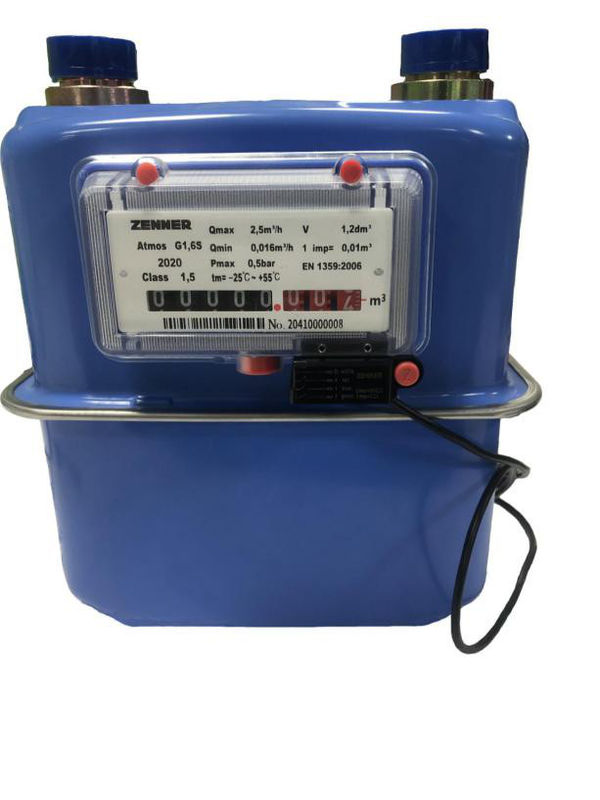

6.펄서로 장비를 갱신할 수 있습니다
7.선택적입니다 : 역 플로우 방해물
8.하우징 소재 : 갈바나이즈 강 시트 또는 주조 알루미늄
9.가스 매체 : 천연가스, 취락 가스, 바이오가스 액화가스와 메탄 가스
기술 데이터 아트모스 ® G1.6s|G2.5S|G4S
| 사이즈 | G1.6 | G2.5 | G4 | |
| 공칭 유량 | 1.6 m3/h | 2.5 m3/h | 4 m3/h | |
| 최대 유동 속도 | 2.5 m3/h | 4 m3/h | 6 m3/h | |
| 최소유량 비율 | 0.016 m3/h | 0.025 m3/h | 0.04 m3/h | |
| 주기적 크기 | 1.2 dm3 | 1.2 dm3 | 1.2 dm3 | |
| 최대 작업압력 | 0.5 바 | 0.5 바 | 0.5 바 | |
| 압력 손실 | <200 Pa=""> | <200 Pa=""> | <200 Pa=""> | |
| 최대 판독 | 99999.9998 | 99999.9998 | 99999.9998 | |
| 최소 읽기 | 0.0002 | 0.0002 | 0.0002 | |
| 작동 온도 | -20-55C | -20-55C | -20-55C | |
| 저장 온도 | -30-60C | -30-60C | -30-60C | |
| 펄스 값 | 0.01 m3/pulse | 0.01 m3/pulse | 0.01 m3/pulse | |
| 정밀도 계급 | 클래스 1.5 | 클래스 1.5 | 클래스 1.5 | |
| 중량 | 110/130 밀리미터 | 1.8 킬로그램 | 1.8 킬로그램 | 1.8 킬로그램 |
| 152.4 밀리미터 | 2.0 킬로그램 | 2.0 킬로그램 | 2.0 킬로그램 | |
|
에러 : Qmin0.1Qmax 0.1QmaxQmax |
±3 | ±3 | ±3 | |
| ±1.5 | ±1.5 | ±1.5 | ||
차원 다이아프램식 가스 미터 아트모스 ®G1.6s|G2.5S|G4S
| A | 90±0.50 밀리미터 | 110±0.50mm | 130±0.50mm | 152.4±0.50mm | ||
| Ｃ | 226 밀리미터 | 218 밀리미터 | ||||
| 비 | M30×2-6g | G34B | G7/8B | G1B | NPT34 " | BS746 1' |
