STS 표준 송배전망 밖 GPRS IP54는 현명한 선불한 태양 미터링 박스를 방수 처리합니다

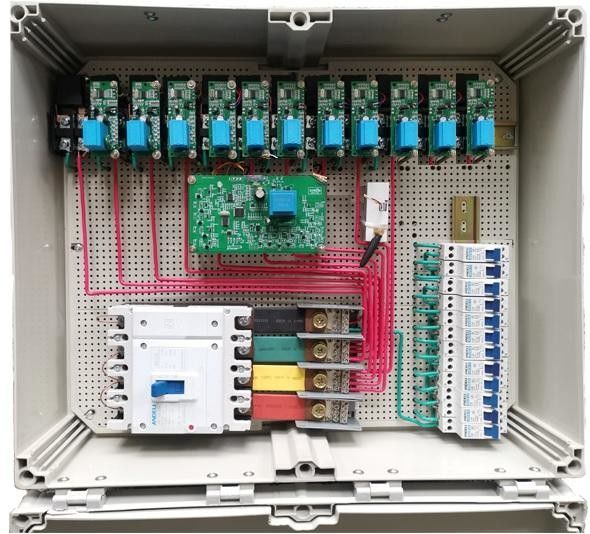

(앞으로 M-박스로써 언급된) 모델 STB560-A 미터링 박스는 다중 기능 미터링 솔루션이 박스, 측정 & 제어 유닛 (MCU), GPRS 모듈, LORA-RF 모듈과 고객 인터페이스 유닛 (CIU)를 구성했다는 것 입니다. 관리자들이 M-박스를 운영하고 멀리 모두로 미터의 에너지 소비 정보를 읽어줄 수 있도록, 각각 M-박스는 GPRS를 통해 상대측 서버에 접근할 수 있습니다.
M-박스는 믿을 만한 단열, 고강도, 좋은 타는 듯한 내화, 부식 방지, 반노화와 10년 이상의 수명의 성능으로, PC (폴리카보네이트) 커버와 ABS 토대로 구성됩니다. 그것은 넓게 주택 시공에서 사용될 수 있거나 시민 권력이 다른 메터링 부, 용이한 설치, 숨겨진 케이블 접속과 안전한 운영의 다중 조합의 특징으로, 변환을 그리드를 설치합니다.
M-박스를 운영함으로써고 멀리 모두로 미터의 에너지 소비 정보를 읽어주고, 그것이 주로 공익기업이 그들의 전력망의 운용 효율을 향상시키도록 돕고, 운영 비용을 줄일 수 있습니다.
사용자들을 위해, 그것이 단지 데이터를 읽지만, 또한 에너지 측정의 중단을 회피하는게 그들에게 편리하지 않도록, 그들의 가정들에 설치된 CIU는 LORA-RF 통신을 통해 M-박스로부터의 에너지 소비 데이터를 달성하고, 사용자들에 나타낼 수 있습니다. 그러므로, 이것은 측정, 사용과 에너지의 관리를 결합시키는 완전한 미터링 박스 해결책입니다.
전기적 매개 변수
| 공칭 전압 | 230V |
| 작업 전압 범위 | 70%~120%Un |
| 공칭 주파수 | 50-60Hz |
| 기초적 경향 (Ib) | 1-5A |
| 최대 전류 (Imax) | 15-60A |
| 시동 전류 (Ist) | 30mA |
| 유효 에너지 상수 | 800-3200imp/kWh |
| 측정 정확도 | 클래스 1.0 |
| 전압 회로에서 소비 전력 | <2w> |
| 전류 회로에서 소비 전력 | <1va> |
| 조작 온도 범위 | -25C-70C |
| 보존온도범위 | -40C-85C |
전기 자기를 띤 호환성
| AC 절연 강도 | 1 분 동안 50Hz에 있는 4kV | |
| 충격 전압 1.2/50 우리가 연결을 정맥에 주사합니다 | 8kV | |
|
정전기 방전
|
접촉 방출 | 8kV |
| 공기 방출 | 16kV | |
| 전자기 무선장 | 27MHz-500MHz | 10V/m |
| 100KHz-1GHz | 30V/m | |
| 빠른 일시적인 것 파렬도 시험 | 4kV | |
| 보호 | 등급 II | |
| 미터 해안포 방수 보호 비율 | IP54 | |
| 연결 | 전압(V) | 경향(A) | 최대 curremt(A) | 상수 |
|
단일-위상 직접적 연관 |
120 |
5,10,20 |
40 | 1600 |
| 120 | 60 | 1600 | ||
| 220 | 10 | 3200 | ||
| 220 | 20 | 2400 | ||
| 220 | 40 | 1600 | ||
| 220 | 50 | 1600 | ||
| 220 | 60 | 1000 |
M-박스 차원 :
기능성
1. 측정
긍정적 활동가와 준비 유효 에너지 측정 기능.
2. 선급
M-박스는 사용자의 신용이 0로 돌아갈 때 부하 공급을 끕니다, 사용자들이 CIU에 입력 20 디지트 토큰에 의해 재충전할 수 있습니다.
3. 낮은 신용
알람 값은 상응하는 토큰을 입력함으로써 설정될 수 있습니다.
4. 로드 제어 기능
커런트 파워가 한계 보다 더 있다면, M-박스는 로드 제어 한계 동안 프로그램을 짤 수 있습니다. 미터는 사용자 부하를 자를 것입니다.
5. 사상 기록
M-박스는 덮개 개구 / 반대 current/ 전원차단 행사의 전체 시간과 행사의 최근 10 번의 시간을 기록할 것입니다.
6. 자기 진단
M-박스가 자체 테스트 기능을 가지고 있다고, 그것은 LCD와 중계기 기타 등등을 시험할 수 있고, 직접적으로 결과를 보고합니다.
7. 도우 요금표 :
도우 요금표는 상응하는 토큰을 입력함으로써 설정될 수 있습니다.
8. 초과인출 수집 :
전기 초과인출은 매일매일 또는 달마다 수집될 수 있습니다.
9. 정보 조회 요청 :
소비자는 신용 잔존물과 같은 데이터를 확인할 수 있습니다, 구입되고 전부인 전체가 입력에 의해 CIU에 대한 단축 번호를 신뢰합니다.
10. 불림 방지 :
미터는 자동적으로 자기장과 열린 덮개 경기의 탐지 뒤에 밸브를 마무리할 것입니다.
11. 통신 :
①GPRS : M-박스는 GPRS 모듈을 통하여 데이터베이스 서버에 AMI 시스테 연락으로 이용 가능합니다
②LORA-RF : LORA-RF에 의한 M-박스와의 CIU 통신.
막대기 / 벽 위에 있는 설치
수평식과 세로 막대와 테를 포함하는, 설치 부속물의 전체 집합은 박스로부터 독립적이어 싸여집니다. 위쪽에 보여진 것처럼, 철봉 경기와 테의 크기 정보가 사진에서 나타날 수 있었던 반면에, 파트 1이 테이고, 2 철봉 경기를 분할하고 3 세로 막대를 분할합니다.
아래의 단계는 전주판 위에 설치 과정 동안 취할 것입니다 :
계량기 박스의 후방에 대한 적절한 위치들 위에 철봉 경기를 위해 세로 막대와 볼트를 설치하고, 스크루로 고정되세요.
철봉 경기를 볼트에 설치하세요.
막대기 위에 테를 고치세요.
스크루를 사용하여 테를 계량기 박스로 고정시키세요.
2 유닛의 세로 막대, 2 유닛의 철봉 경기와 설치를 위한 2 유닛의 테가 완전히 있습니다.
전원 케이블 연결
전력 케이블은 계량기 박스의 바닥에 집중되고, 케이블 고정체에 관통하여 삽입되고, 정보 입력 단말, 중립선 단자와 비단자의 스크루 하에 연결되었습니다. 입력 케이블은 아니오 BV-50mm2보다 작은 구리 케이블일 것이고 출력 케이블이 아니오 BV-16mm2보다 작은 구리 케이블일 것입니다.
계량기 박스 안에 있는 정보 입력 단말, 중립선 단자와 비단자의 구성은 아래 보여집니다.
접속 극의 상세한 번호는 품목 3.2.9, 3.2.10과 3.2.7에 나타납니다.
아래 보여지는 것으로서의 접속도 :
| 한 안에 | 3상의 위상 A의 입력선 |
| 비 안에 | 3상의 위상 B의 입력선 |
| Ｃ 안에 | 3상의 위상 C의 입력선 |
| 엔 안에 | 3상의 N 선의 입력선 |
| A1 | 위상 A의 1번째 미터 |
| A2 | 위상 A의 2번째 미터 |
| A3 | 위상 A의 3번째 미터 |
| A4 | 위상 A의 4번째 미터 |
| B1 | 위상 B의 1번째 미터 |
| B2 | 위상 B의 2번째 미터 |
| B3 | 위상 B의 3번째 미터 |
| B4 | 위상 B의 4번째 미터 |
| C1 | 위상 C의 1번째 미터 |
| C2 | 위상 C의 2번째 미터 |
| C3 | 위상 C의 3번째 미터 |
| C4 | 위상 C의 4번째 미터 |
CIU의 설치 & 연결
CIU는 연결 아래의 다이어그램을 따르면서, 사용자의 가정에 설치된 장치인 고객 인터페이스 유닛을 의미합니다. 그것의 연결 방법은 미터의 연계로서 비슷합니다. UIU가 에너지를 측정하지 않지만 그 대신에 그것은 단지 측정된 에너지 자료를 디스플레이합니다. 그래서 Ｌ의 출력 라인과 UIU의 엔 단계는 사용되도록 의무적이지 않습니다.
키우스의 전력 케이블을 설치한 후, CIU는 자동적으로 LORA-RF 모듈에 의해 M-박스에 연결될 것입니다.
3 수용액이 선불한 수량계를 재충전합니다
1. 소프트웨어가 스트론페이에 의해 팔립니다
지역 판매 포인트 또는 포켓용 휴대 벤딩기를 통해
판매 소프트웨어의 작동
1. 로그인 매각 시스템
2. 계량기 번호 등록
3. 소비자 정보 등록
4. 가격 세팅
5. 청산 계정
6. 미터 위로 판매 / 머리
7. 토큰을 얻으세요
8. 입력 토큰이 키패드로 잽니다
9. 성공적으로 재충전하기
2. API와 제 3자 당론 또는 지역 모바일 결제에 의해
휴대폰을 통해
API : 제 3자 애플리케이션과 우리의 스트론페이 판매 소프트웨어를 연결시키는 합의인 에이피아이.
3. AMI 시스템에 의해
LORA-RF와 GPRS 모듈을 통해 멀리 재충전하세요
AMI 시스템에 의해 재충전하는 방법?
문의사항을 직접 저희에게 보내세요
