원래 장소:
중국
브랜드 이름:
Stron
인증:
IEC
모델 번호:
STJ7-PG

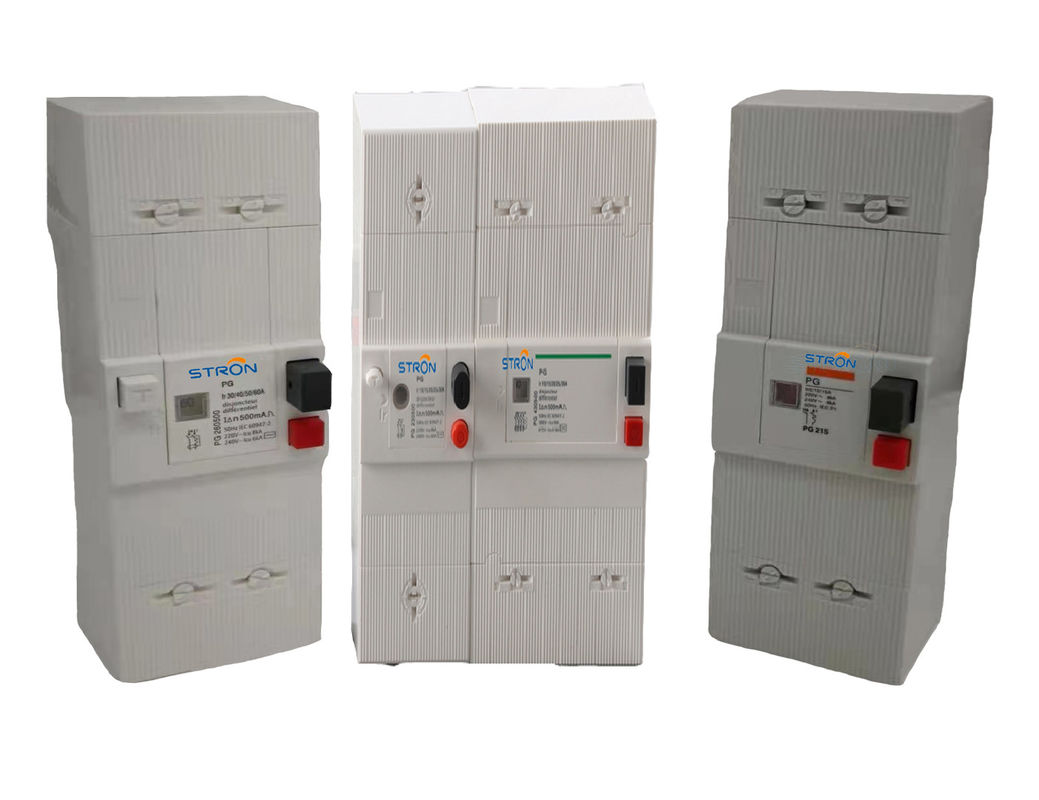

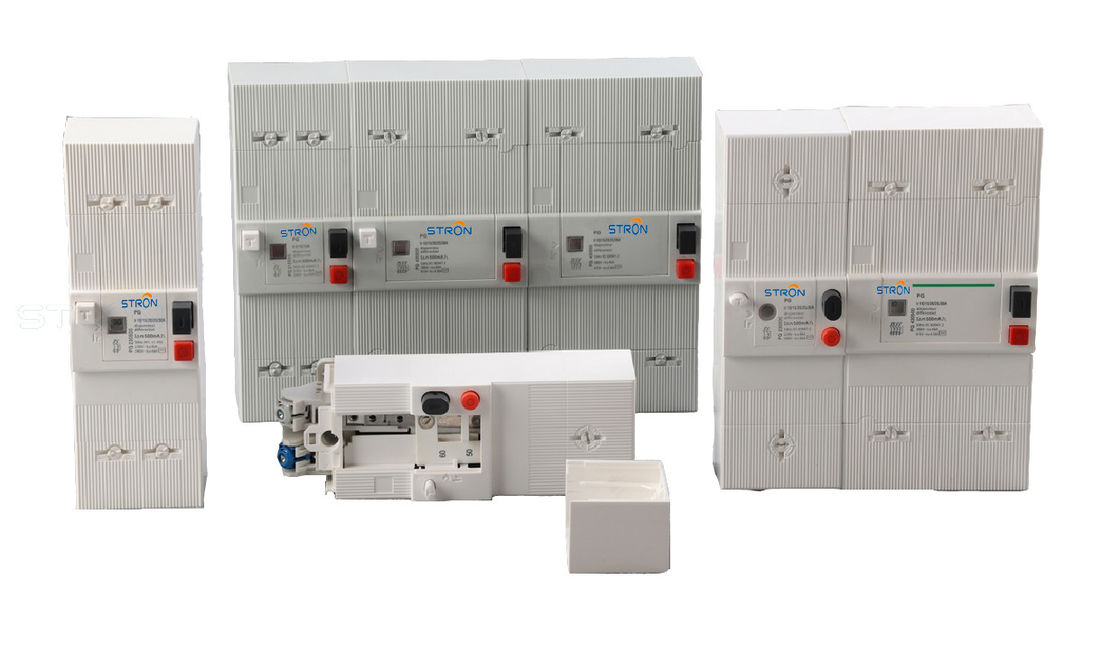

두꺼운 구리선 옵션 하우징 재질 회로 차단기
PG 회로 차단기의 범위는 5 ~ 60A, (1 ph + N) 또는 (3 Ph + N), 누전 보호 기능(300mA-500mA 또는 650mA) 포함 또는 미포함으로 각 유형에 적합한 제품을 제공합니다. 설치.
회로 차단기는 정상적인 회로 조건에서 전류를 닫고 운반하고 차단하는 기능을 말하며 지정된 시간 내에 비정상적인 회로 조건에서 전류를 닫고 운반하고 차단할 수 있습니다.차단기는 사용 영역에 따라 고전압 차단기와 저압 차단기로 나뉩니다.고전압과 저전압의 구분은 다소 모호합니다.일반적으로 3kV 이상의 것을 고전압 전기기기라고 합니다.
회로 차단기는 전력을 분배하고 비동기식 모터를 거의 시작하지 않으며 전력선 및 모터 등을 보호하고 심각한 과부하, 단락 및 과부하 오류가 발생하면 회로를 자동으로 차단하는 데 사용할 수 있습니다.압력을 받고 있습니다.그 기능은 과열 및 과열 릴레이가 있는 콤비네이션 스위치 퓨즈와 동일합니다.또한 일반적으로 고장 전류를 차단한 후 부품을 변경할 필요가 없습니다.
작동 원리
1. 서비스 연결은 유틸리티와 최종 사용자 클라이언트 간의 인터페이스입니다.
2. 고객의 전기 설비를 배전 네트워크에 연결합니다.
혜택
■ 기존 서비스 연결에 적합한 저가 제품.
■ 다중 분류 시스템.
■ 누전에 대한 여러 수준의 민감도.
■ 프랑스 표준 NFC 61450을 준수합니다.
보안
■ 열 보상
■ 극 설정은 주변 온도의 영향을 받지 않습니다.
■ 잔류 전류 장치
■ 고신뢰성 자가발전 시스템
■ 대기 중 과전압에 대한 면역
■ 더 큰 편의를 위한 무정전 전원 공급 장치.
■ 과전압 방지
■ 중성극은 고정된 전위를 유지하기 위해 먼저 닫히고 마지막으로 열리도록 설계되었습니다.
회로 차단기 설정
| 누전 여행 | 300mA, 500mA 또는 650mA, 자가 전원 | 내식성 | 습한 챔버에서 8일(CCTU4 주기) |
| 절연 저항 | > 2 MQ | 여행 곡선 | C형 |
| 누전 차단 시간 | 1 lAn의 경우 <0.2초 |
절연 강도
|
1분 동안 2kV AC |
| 2lAn의 경우 <0.1초 | 극과 섀시 간 4kV | ||
| 작동 온도 | - 5℃ - + 55 ℃ | 보호 | IP40 |
| 압력 강하 | 1극 + 중성 <0.9V |
|
차단기 치수
